一、 概述
随着社会的发展和科技的进步,输血事业也日新月异,人们对血制品质量的要求越来越高,这样对从采血到分类到后期处理的要求也在遂步提高。ZXG系列低温血液制品工作间为血液制品的前期处理提供了一个更符合技术要求的环境,为血液制品质量整体提高奠定了基础。
二、主要结构及功能
该低温血液制品工作间由库体、制冷系统和自动控制系统三大部分组成,安装快捷,建设周期短。

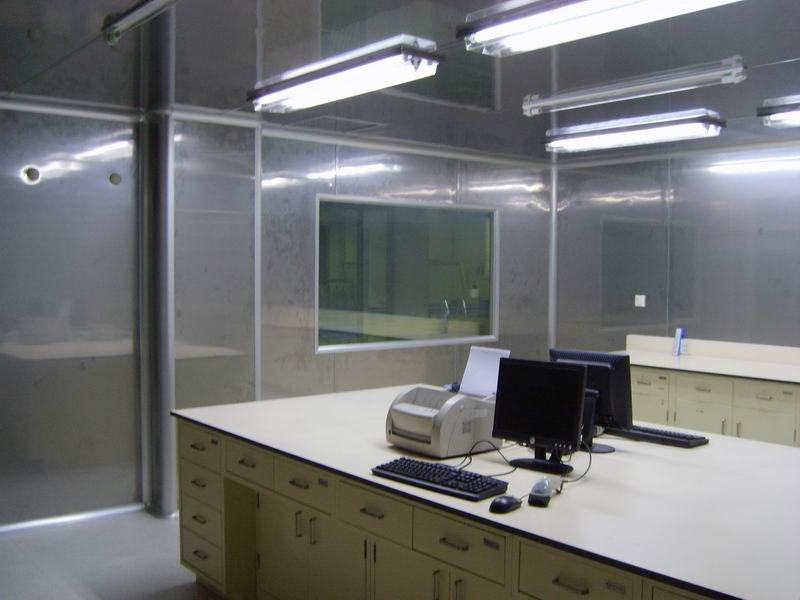

工作间库体采用聚胺脂保温板搭建而成,保温板外侧为彩钢板;内侧为优质304不锈钢拉丝板;保温层厚度为100毫米;采用聚胺脂发泡一次成型,密度为45~50kg/㎡,具有良好的保温性能。库板与库板之间采用凸凹企口拼接而成,并使用低温硅橡胶密封胶密封,确保库体密封,所有墙角均采用圆弧结构,使气流无死角,美观大方,温度均匀。库门采用推拉式库门,四周有电热除露装置,密封性好、开关灵活、节省空间、库门周边无露水。该库体库观察窗采用四层钢化玻璃制成,内充惰性气体并配有电热除露装置,保温性能极好,无表面凝露现象,方便观察内部工作情况。
制冷系统采用ZXL28-1A型血液工作间专用制冷机组。该机组具有两套独立的制冷系统,可互为备机也可交替或同时使用,以解决机组故障或维护造成的停机,使用起来无后顾之优。该制冷系统由风冷冷凝机组,吊顶风机,制冷管道等组成。
风冷冷凝机组由二台比泽尔压缩机提供冷源,采用V型上出风冷凝器冷却,同时配有油、水分离器和压力控制器,使机组运行更加安全可靠。吊顶风机采用变频水平双向出风式全不锈钢设计,出风均匀、风速柔和、降温快、舒适性好、低噪节能。新风风机保证工作间内空气清新。
控制系统采用触摸屏PLC控制、人机界面,自动化程度高,兼有报警、故障自诊断等功能;系统运行平稳、控制精度高、故障率低、可远程监控、数据记录;系统设置多重保护措施,如电机过热、电流过载、高低压过载、风机联锁、过欠电压、缺相、延时启动等保护功能。
三、主要技术参数
名称 |
技术参数 |
备注 |
制冷机组输入电压 |
380V |
三相交流 |
频率 |
50Hz |
|
制冷机组总功率 |
11KW |
|
压缩机功率 |
3.7KW(X2) |
|
制冷量 |
14 KW(X2) |
|
制冷剂 |
R22 |
|
制冷剂注入量 |
5000g(X2) |
|
冷凝面积 |
130m2 |
|
蒸发面积 |
52m2(X2) |
|
冷风量 |
6360 m3/h(X2) |
|
新风量 |
220m3/h |
|
控制温度 |
4oC |
|
控制精度 |
±2oC |
|
工作间面积 |
35.8m2 |
|
工作人数 |
5~8人 |
|
控制系统输入电压 |
220 V |
交流 |
频率 |
50Hz |
|
触摸屏尺寸 |
7.4英寸 |
|
|
|
|
|
|
|
|
|
|
